di sini hanya membahas software untuk cetak pcb menggunakan mesin 3D Printer
Mengapa harus menggunakan 3D Printer? koq tidak membuat mesin CNC saja?
alasan utamanya adalah biaya.... apalagi kedua mesin ini cara kerjanya sama, bergerak pada sumbu XYZ
Bukan nya 3D Printer dan CNC router memiliki firmware dan board elektronik berbeda?
Ya, memang berbeda, tapi sama2 menggunakan perintah G-Code.
Firmware 3D Printer tidak menerima beberapa perintah G-Code CNC, seperti G2, G3, M3, M4,M5, M6, M7, M8... dsb begitu juga CNC tidak menerima perintah M82, M140, M107... dsb
Bagaimana Agar G-Code untuk CNC dapat diterima 3D Printer?
pergunakan software pengubah seperti FlatCam dan ArtCAM, untuk engrave pergunakan ArtCam bisa menghasilkan benda 3D misal ukiran, dll
Software yang di pergunakan :
1. Proteus ARES (untuk membuat jalur PCB dan menghasilkan file Bitmap)
2. ArtCAM (untuk pembentuk file G-Code)
3. Reperier Host (untuk pengecekan gerak tool / bisa untuk printing dari PC)
Firmware 3D Printer yang di pergunakan :
1. Marlin 1.1.0 RC6
Menghasilkan File Bitmap
 |
| ARES : Set Output Area |
 |

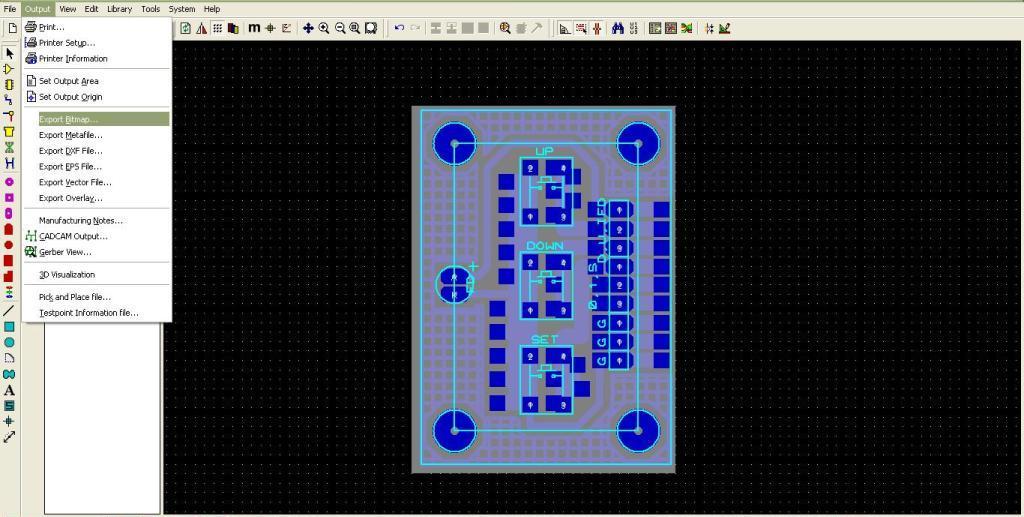

| ARES : Export Bitmap |
 |
| ARES : Setting Output Resolution 600dpi |
 |
| EXPLORE : file Bitmap telah dihasilkan |
Menghasilkan File G-Code (.gco)
Buka Software ArtCAM, Drag & Drop file Bitmap di halaman muka ArtCAM
 |
| ArtCAM : Setting Method : Scanned d.p.i = 600 dpi ( sesuai file output ARES ) |
 |
| ArtCAM : Click Bitmap to Vector (Bitmap Tools) |
 |
| ArtCAM : Atur detail Vector > Create Vectors |
 |
| ArtCAM : Vector telah terbentuk, periksa apakah garis sudah mengikuti garis hitam |
 |
| ArtCAM : Toolpaths > 2D Profiling |
 |
| ArtCAM : setting profiling : gerak Z tool, ketebalan material dan jenis mata router > NOW |
 |
| ArtCAM : Simulate Toolpaths |
 |
| ArtCAM : Jalankan Simulate |
 |

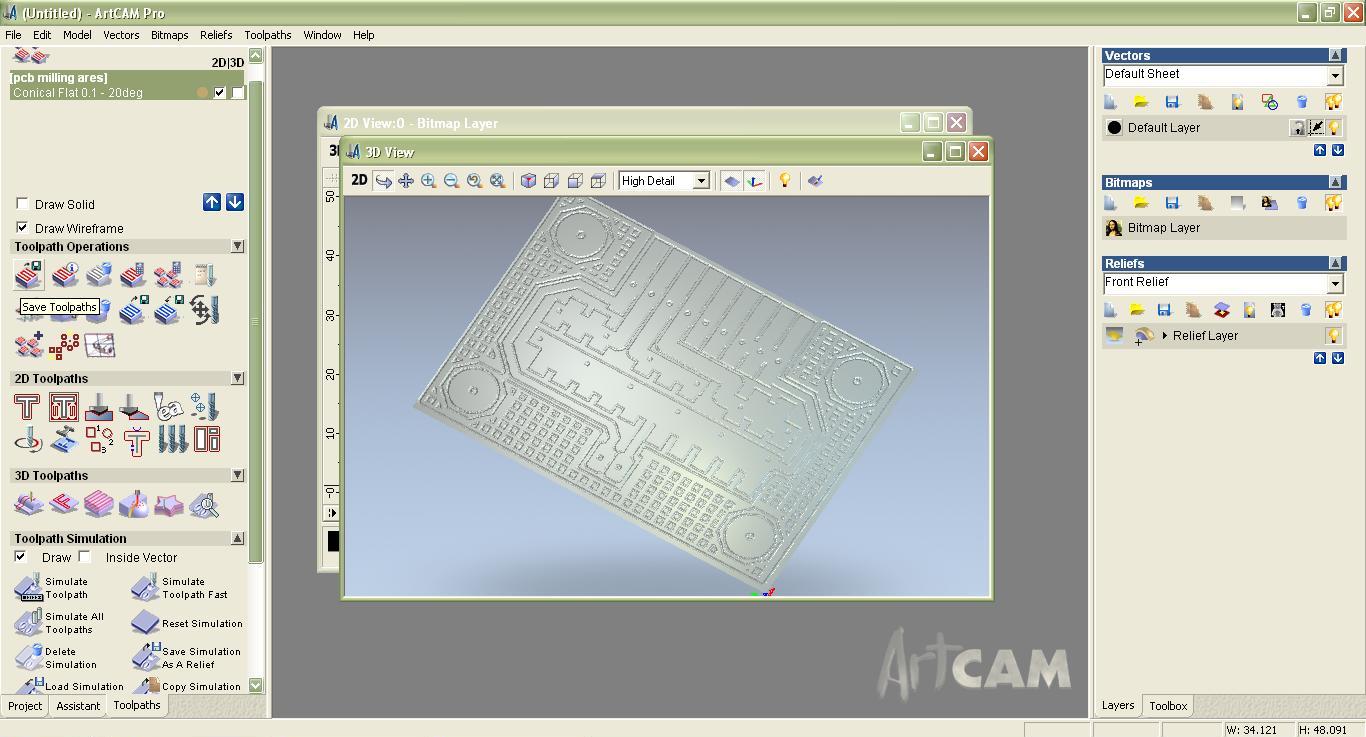

| ArtCam : Cek hasil simulasi, bila sudah sesuai, Toolpaths Operations > Save Toolpaths |
 |
| ArtCam : Pilih REPETIER HOST(*.gco) format |
 |
| ArtCAM : Save File |
 |
| EXPLORE : file .gco, bisa langsung di masukan ke SD card untuk milling di 3d Printer |
 |
| EXPLORE :2x Click file .gco / open with.. untuk pengecekan gerak tool |
 |
| Repetier Host : Cek gerak tool, Perkiraan waktu Milling PCB (9 menit 21 detik) |
File .gco berisi G-Code dapat langsung di pergukan untuk milling di 3D Printer menggunakan SD Card atau melalui Repetier Host.
